Rushan Shuangxing Machine Tool Manufacturing Co., Ltd.는 중국의 실린더 더블 디스크 연삭기의 주요 제조업체 및 공급업체 중 하나입니다. 풍부한 경험을 바탕으로 저희 공장은 경쟁력 있는 가격으로 중국산 고품질 장비를 제공합니다. 맞춤형 서비스를 위해 저희에게 연락하신 것을 환영합니다.

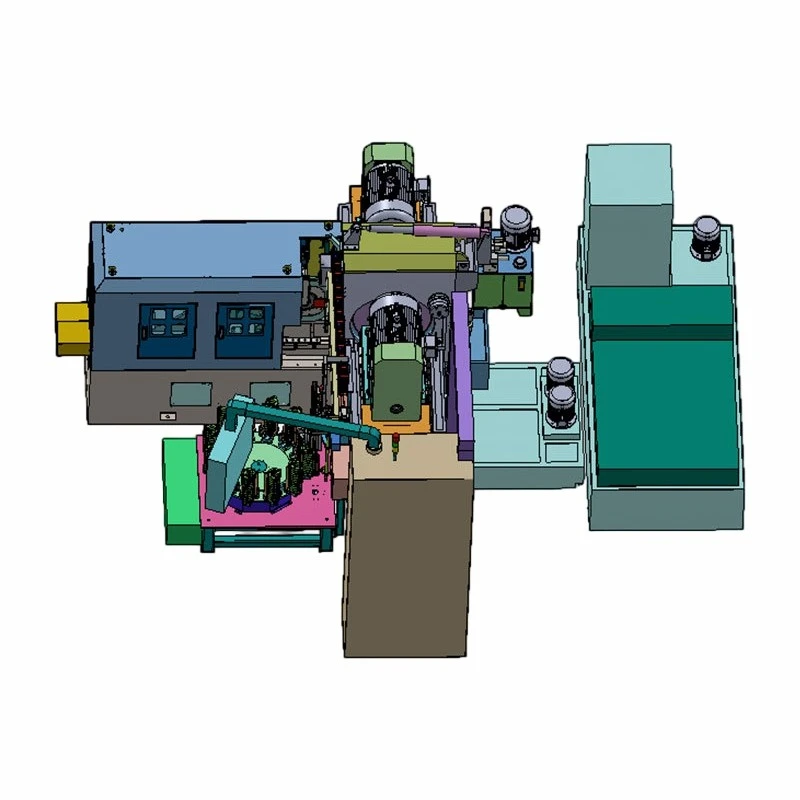

실린더 더블 디스크 연삭기|정밀 이중-측면 연삭 솔루션
원통형 및 평면 가공물의 고정밀 동시 양면 연삭을 위해 설계된 이 기계는 대량 생산 배치 전반에 걸쳐 일관된 품질을 제공합니다. 18mm에서 50mm까지 두께의 부품을 처리하도록 제작된 이 제품은 베어링 레이스, 피스톤 링, 밸브 플레이트 등 엄격한 치수 제어와 표면 품질이 요구되는 부품에 이상적입니다.
장비의 견고한 기계적 구조는 지속적인 작업 부하에서도 안정적인 작동을 보장하는 동시에 고급 공급 제어로 재료 제거 오류를 최소화합니다. 기계의 모든 측면은 산업-등급 정확도 표준을 충족하도록 보정되어 새로운 생산 라인과 기존 설정 개조 모두에 적합합니다.
핵심 작업 정확도
정확도 성능은 가공물의 재질과 형상에 따라 약간씩 달라지며 일반적인 결과는 다음과 같습니다.
| 매개변수 | 용인 |
|---|---|
| 병렬차 | 0.005mm 이하 |
| 평탄 | 0.005mm 이하 |
| 두께 차이 | 0.01mm 이하 |
| 표면 거칠기 | 라 0.32 |
이러한 사양을 통해 기계는 긴밀한 평행성과 매끄러운 마감이 필요한 응용 분야에 적합하며 대부분의 경우 2차 연마가 필요하지 않습니다.
주요 기술 사양
| 프로젝트 | 단위 | 매개변수 |
|---|---|---|
| 최소 가공 두께 | mm | 18 |
| 최대 가공 두께 | mm | 50 |
| 스핀들 직경 | mm | Φ100 |
| 그라인딩 헤드 스트로크 | mm | 120 |
| 테이블 여행 | mm | 500 |
| 최소 공급 | mm | 0.001 |
| 스핀들 모터 | kW | 15 × 2 |
| 그라인딩 헤드 피드 모터 | kW | 1.8 × 2 |
| 공급 모터 | kW | 2.2 |
듀얼 15kW 스핀들 모터는 무거운 재료 제거를 위한 일관된 출력을 제공하는 동시에 0.001mm 최소 이송은 최종 치수에 대한 정밀한 제어를 보장합니다. 500mm 테이블 이동 거리는 다양한 공작물 크기를 수용하여 다양한 생산 요구에 맞는 유연성을 제공합니다.
신청 및 혜택
이 기계는 정밀도와 반복성이 중요한 산업에서 널리 사용됩니다.
- 자동차 부품: 밸브 플레이트, 피스톤 링, 브레이크 시스템 부품
- 문장: 평행면이 필요한 내부 및 외부 레이스
- 일반공학: 씰, 가스켓, 정밀 평면 부품
양면을 동시에 연삭함으로써 단면 작업에 비해 사이클 시간이 줄어들고 전반적인 생산 효율성이 향상됩니다.- Ra 0.32의 낮은 표면 마감으로 인해 2차 공정이 필요하지 않아 인건비와 장비 비용이 절감됩니다.
