Rushan Shuangxing Machine Tool Manufacturing Co., Ltd.는 중국의 수평 샤프트 이중 디스크 연삭기의 주요 제조업체 및 공급업체 중 하나입니다. 풍부한 경험을 바탕으로 저희 공장은 경쟁력 있는 가격으로 중국산 고품질 장비를 제공합니다. 맞춤형 서비스를 위해 저희에게 연락하신 것을 환영합니다.

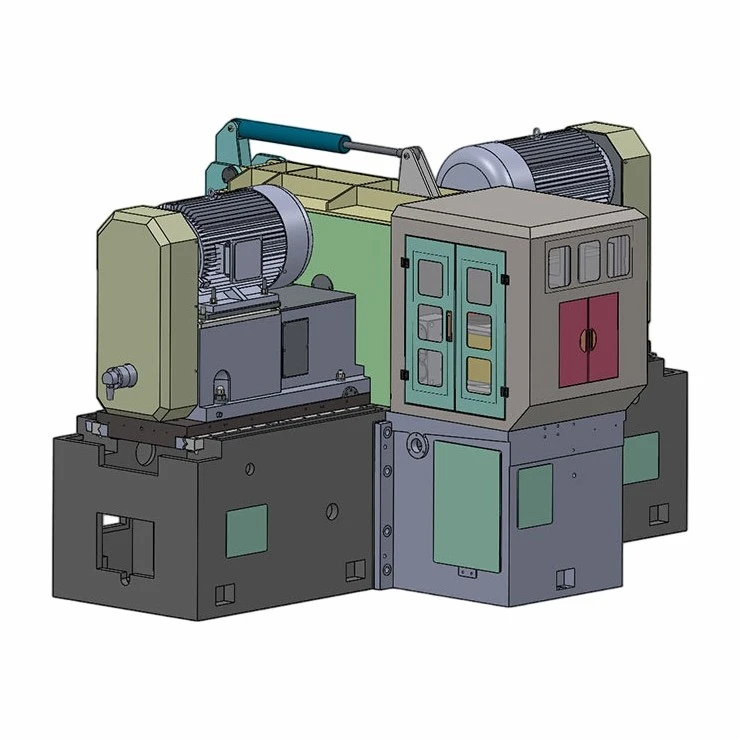

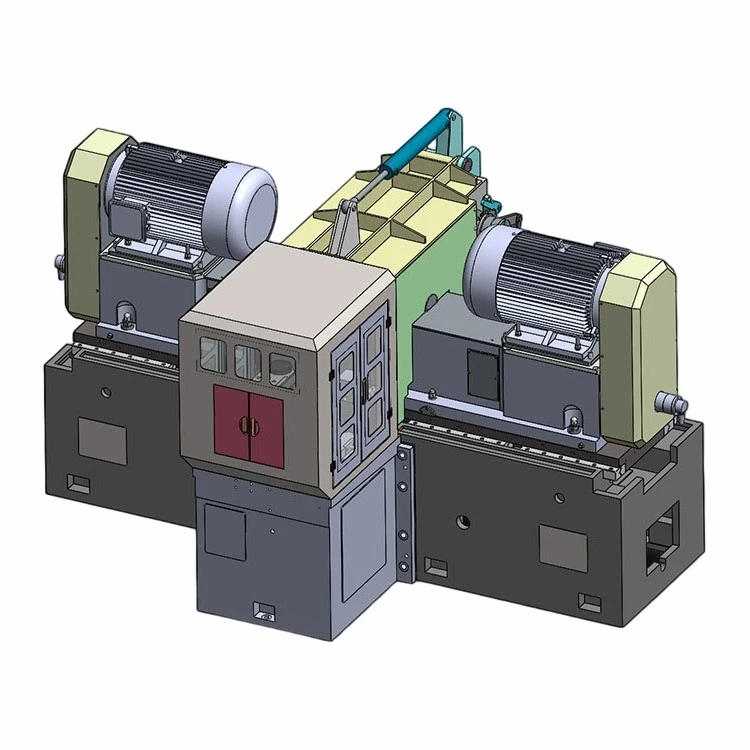

수평축 더블 디스크 연삭기
M7650B 수평 샤프트 더블 디스크 연삭기는 우수한 다기능성, 간단한 고정 구조, 상대적으로 빠르고 쉬운 공작물 유형 간 전환, 높은 연삭 효율성, 만족스러운 강성과 안정성을 제공합니다. 낮은 전력 소비와 상대적으로 낮은 연삭 비용으로 베어링 링, 밸브 시트, 플랫 패드, 와셔, 블레이드, 세라믹 구조 부품 및 원형, 정사각형 및 직사각형 형태를 포함한 보호복 액세서리와 같은 다양한 형상의 공작물의 양면 연삭에 널리 사용됩니다. 이 수평 샤프트 관통형 -형 이중 디스크 연삭기는 또한 연삭 휠 커버의 자동 상승 및 하강, 자동 윤활, 서보 제어 시스템, 물 순환 냉각 및 여과 시스템을 포함한 다양한 옵션 기능을 고객에게 제공합니다.
구조적 설계 측면에서 머신 베드는 단열-되어 장기간 연속 작동 중에도 안정적인 정확도를 유지하는 데 도움이 됩니다. 그라인딩 헤드의 빠른 전후 이동은 유압 시스템에 의해 지속적으로 유지되므로 볼 스크류 유격을 없애고 안정적인 성능에 기여합니다. 스핀들은 40Cr 재료로 만들어지며 단조, 어닐링, 표준화, 담금질 및 템퍼링, 고주파 담금질 및 안정성 처리를 거칩니다. 그라인딩 헤드 이동은 V-형 강철 상감 니들 롤러 베어링 레일을 사용하여 스핀들 확장이 아닌 일체형 이동을 통해 연삭을 수행합니다. 이 접근 방식은 강성을 향상시켜 더 큰 절삭 깊이와 더 높은 정밀도를 가능하게 합니다. 스핀들은 회전만 담당하고 텔레스코픽 이동을 위한 스플라인이 없으므로 기계적 마찰이 낮아 기계의 수명을 연장하고 에너지 소비를 줄이는 데 도움이 됩니다. 드레서는 통합된 구조를 가지며 독립적인 드레싱 시스템에 속하며 단일 드레싱 암이 두 연삭 휠을 동시에 드레싱하여 우수한 안정성과 드레싱 정확도를 제공합니다. 이송방식은 마찰계수가 높은 양방향 더블{11}}롤러 고무벨트를 사용하여 강력한 연삭특성과 미끄럼 저항성이 우수하여 단일 기계에서 다양한 제품 사양의 연삭에 적합합니다.
공작기계의 작업정도(공작물마다 정확도가 다릅니다)
|
병렬차 |
0.002mm |
|
평탄 |
0.003mm |
|
두께 차이 |
0.01mm |
|
표면 거칠기 |
라 0.32um |
M7650B 기술적인 매개변수
|
프로젝트 |
단위 |
매개변수 |
|
공작물 직경 |
mm |
￠20-￠180 |
|
공작물 두께 |
mm |
1.5-40 |
|
숫돌 직경(외경×두께×내경) |
mm |
500×60×20 |
|
스핀들 속도 |
r/분 |
1060 |
|
먹이는 속도 |
m/분 |
2.5-12 |
|
교정기 이동 속도 |
m/분 |
0.5-1.5 |
|
연삭 헤드의 이동 스트로크 |
mm |
120 |
|
그라인딩 헤드 모터 |
Kw |
(11.5) 15×2 |
|
전체 치수(L × W × H) |
mm |
2900×2300×1600 |
|
무게 |
kɡ |
5000 |
